D39称重仪表

产品介绍：

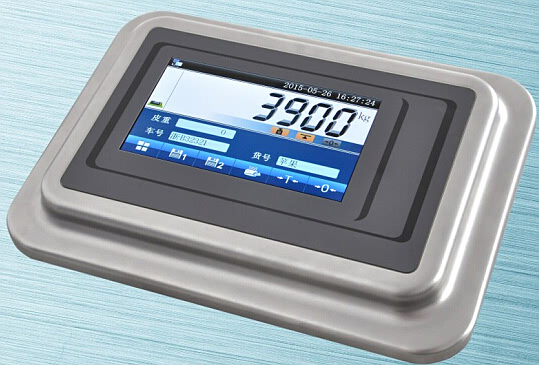

D39电子称重仪表是一款采用多任务操作系统技术平台，TFT显示和全触摸操作，专门为数字汽车衡设计的称重仪表，更大程度得发挥出的数字化的优势：将所有调秤过程都以图形文字界面的形式展现在操作人员面前，使调秤变得直观和高效，将各种常见错误操作或故障以对话框的形式进行提示，对话框内详细的说明使排除故障变得简单而准确；具有显示数据清晰的称重记录存储管理界面，使称重记录管理变得简单。适用于数字静态汽车衡系统。

特点及基本功能：

1、7inch800*480的TFT彩色显示。

2、触摸操作准确性高，响应速度快，不需外接键盘辅助操作；

3、支持以太网接口、RS232、RS485、并行打印接口和大屏幕接口；

4、多种形象的数字秤调秤界面，使汽车衡数字化优势得到更好发挥；

5、仪表异常提示信息清晰，且还有排除故障说明；

6、支持中英文触摸全键盘输入，让数字与文字编辑更方便；

7、多种方式的秤台状态分析界面，让排除安装隐患和查问题更方便；

8、支持带有角度测试的柱式传感器（选配）；

9、具有用户、调秤方和制造商多权限管理；

10、支持C型、E型和K型多种动态加密通讯协议传感器；

11、所有外接设备在电气上与传感器隔离，传感器不受外接设备漏电的影响。同时仪表的传感器接口具有较强的防浪涌和静电保护;

12、具有填充式打印磅的排版功能。

主要技术参数：

最大检定分度数： n=3000

误差分配系数： pi =0.5

数字传感器接口:RS485方式，在接12只数字传感器情况下总线可接至75米

传输速率：9600、19200bps

数字传感器供电电源：DC12V/750mA

数字传感器通讯协议：长江C协议、C定制协议、E协议、E定制协议和K协议

键盘：电阻式触摸屏

大屏幕接口：20mA电流环恒流源串行输出，波特率600，传输距离≤100米

串行通讯接口：配置标准RS232和RS485，波特率600～19200可选

打印机接口：配置标准并行打印接口，可配接EPSONLQ-300K+Ⅱ、LQ-300K、LQ-680K、LQ-730K，LQ-1600K（+）、松下KX-P1131、KX-P1121、DS-300等款行打印机及外界思普瑞特POS58IV，中崎AB-300K打印机。

以太网接口：10/100Mbps

数字贮存：可贮存1000组车号皮重，4500组最新称重记录，300组最新不完整称重记录

仪表电源：交流110～220v,50～60Hz

数字传感器接口：

通信方式 RS485

信号传输距离 在接12只数字传感器情况下总线可接至30米，如需更长，请与本公司联系

传输波特率 9600、19200bps

激励电源 DC12~14.8V

数字接口能力 最多可接16个数字传感器

支持通信协议 C型、E型和K型数字协议

显示： 7inch 800*480TFT显示屏

键盘 电阻式触摸屏

时钟： 可显示年、月、日、时、分、秒，自动闰年、闰月；

大屏幕显示接口 (与传感器接口电气隔离)

传输方式 电流环和RS232

传输波特率 600bps

串行通讯接口 (与传感器接口电气隔离)

传输方式 RS232 和RS485

波特率 2400/4800/9600/19200/38400/115200bps可选

以太网接口 (与传感器接口电气隔离)

支持远程通讯

USB接口 (与传感器接口电气隔离)

支持容量在4G及以下的U盘
